一、產品介紹
*工作原理
DBF系列低噪聲變風量風機箱自身不帶制冷和制熱設備，通過對一定比例的室內回風和室外新風由風機吸入機箱內進行混合后，送入所需場所，也可作排氣用。裝在回風口的空氣過濾器能起一般的濾塵作用。
*風機
采用A式傳動之前向多翼式雙進風離心風機及E式傳動之后變機翼式離心風機，具經高速動平衡校正。風機與馬達在同一彈簧機座上，保證運轉之平穩，使之已近無振動之境界。風機的風量風壓之測定由精密的數據采集予以綜合運算，所需之質量由此得以保證。
*框箱結構
框架采用組合式設計，零件由專用模具沖壓以及進口精密鈑金機械加工成型。箱體內貼具有保溫、消聲性能之PEF和超細玻璃纖維材料，框架與箱板結合牢固、密封、隔熱隔聲效果佳。
*機組外表
標準產品為鍍鋅鋼板原色，亦可按指定顏色進行粉體噴塑處理，也可用彩色鋼板。
*變風量控制
可為(1)電源調壓式(2)電源變頻式。配置電控箱后，可運程控制。
*機組應用
本系列風機箱具有體積小、重量輕、風量大、噪聲低、省電、運轉平穩，現場拆裝等待點，可落地或吊式安裝。廣泛應用于一般工廠、辦公大樓、賓館、商場、醫院及高級民用建筑等的通風換氣及空調系統中作增壓之用。
*注意事項
風機箱不得承受外接管道的重量，應定期更換過濾材料，特別是發現風量下降時應立即清洗。清洗方法：可在肥皂水內輕輕揉擦，然后用清水 沖洗干凈。

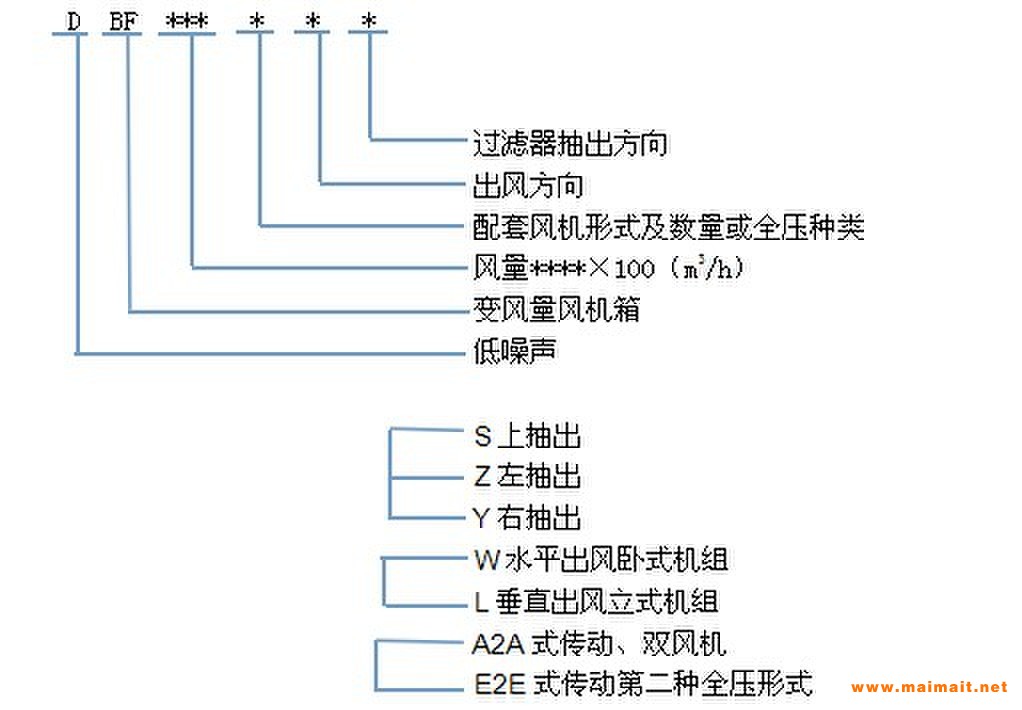

二、機組型號選用說明
注：左、右判別以面向進風口為基準，A式傳動為電動機直聯傳動。E式傳動機和風機皮帶傳動。
三、DBF系列變風量機箱技術性能表(配A式電機)
|
型號 |
風量 （CMH） |
全壓 （Pa） |
配套風機 |
配套電機功率(KW) |
噪聲 dB(A) |
重量 （Kg） |
|
|
型號 |
臺數 |
||||||
|
DBF020A1 |
2000 |
216 |
11-62-№2.5 |
1 |
0.37 |
55 |
85 |
|
DBF030A1 |
3000 |
314 |
11-62-№3.0 |
1 |
0.55 |
58 |
90 |
|
DBF040A1 |
4000 |
402 |
11-62-№3.5 |
1 |
0.80 |
60 |
175 |
|
DBF040A2 |
4000 |
216 |
11-62-№2.5 |
2 |
0.37 |
58 |
150 |
|
DBF050A1 |
5000 |
441 |
11-62-№3.5 |
1 |
1.10 |
62 |
185 |
|
DBF060A1 |
6000 |
302 |
11-62-№3.5 |
1 |
1.10 |
63 |
210 |
|
DBF060A2 |
6000 |
314 |
11-62-№3.0 |
2 |
0.55 |
61 |
160 |
|
DBF060A3 |
6000 |
216 |
11-62-№2.5 |
3 |
0.37 |
60 |
180 |
|
DBF070A1 |
7000 |
579 |
11-62-№4.0 |
1 |
1.80 |
65 |
220 |
|
DBF080A1 |
8000 |
981 |
11-62-№3.5 |
1 |
3.00 |
65 |
240 |
|
DBF080A2 |
8000 |
402 |
11-62-№3.5 |
2 |
0.80 |
63 |
290 |
|
DBF090A1 |
9000 |
637 |
11-62-№4.0 |
1 |
2.20 |
63 |
275 |
|
DBF090A3 |
9000 |
314 |
11-62-№3.0 |
3 |
0.55 |
63 |
200 |
|
DBF100A1 |
10000 |
601 |
11-62-№4.5 |
1 |
4.00 |
65 |
280 |
|
DBF100A2 |
10000 |
441 |
11-62-№3.5 |
2 |
1.10 |
65 |
300 |
|
DBF120A1 |
12000 |
725 |
11-62-№4.5 |
1 |
4.00 |
65 |
300 |
|
DBF120A2 |
12000 |
302 |
11-62-№3.5 |
2 |
1.10 |
65 |
220 |
|
DBF120A3 |
12000 |
402 |
11-62-№3.5 |
3 |
0.80 |
65 |
380 |
|
DBF140A2 |
14000 |
579 |
11-62-№3.5 |
2 |
1.80 |
65 |
240 |
|
DBF150A3 |
15000 |
441 |
11-62-№3.5 |
3 |
1.10 |
65 |
420 |
|
DBF160A2 |
16000 |
981 |
11-62-№3.5 |
2 |
3.00 |
65 |
270 |
|
DBF180A2 |
18000 |
637 |
11-62-№4.0 |
2 |
2.20 |
65 |
470 |
|
DBF200A2 |
20000 |
601 |
11-62-№4.5 |
2 |
4.00 |
65 |
500 |
|
DBF240A2 |
24000 |
725 |
11-62-№4.5 |
2 |
4.00 |
65 |
520 |
|
DBF300A2 |
30000 |
882 |
11-62-№5.0 |
2 |
5.50 |
65 |
560 |
|
DBF300A3 |
30000 |
601 |
11-62-№4.5 |
3 |
4.00 |
65 |
570 |
四、DBF系列變風量風機箱水平出風示意圖(配A式電機)
